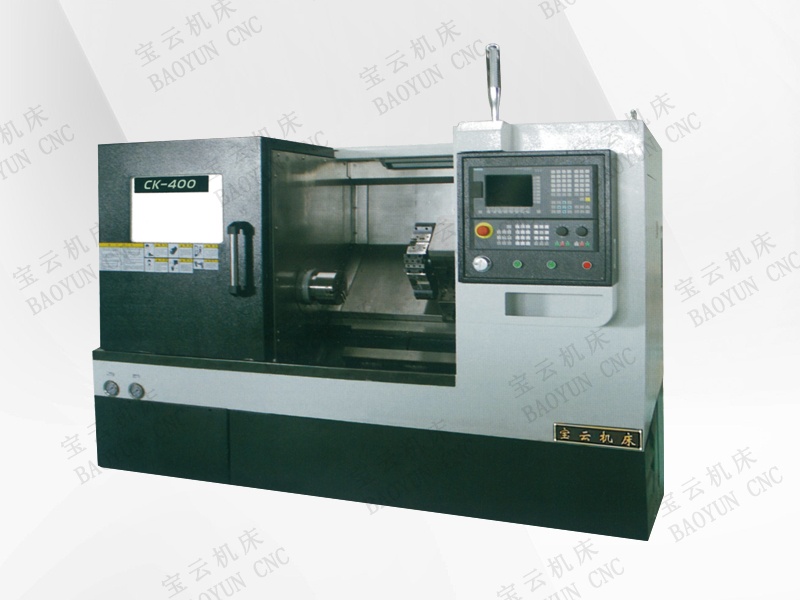

云南寶云CK400精密斜床身斜導軌數控車床：
30°/45°斜式設計，管狀中空L型整體床身床腳，采用HT300鑄鐵樹脂砂鑄造，2次時效處理，變形小，具有很高的穩定性，剛性和抗扭性。
主軸采用套筒式主軸設計，整支主軸配件公差經 嚴選后組裝，并在恒溫環境下做跑合檢測，精度高，性能好，品質穩定。云南寶云公司可根據用戶端的加工狀況，零件材料，光潔度要求提供不同的主軸單元。
進給系統由伺服電機采用聯軸器無間隙直聯驅 動，絲桿采用預拉伸安裝，有效提高了傳動剛 度及精準度。X/Z軸雙向采用臺灣35/35線軌， 增加了承載及抗沖擊能力，使整機能長久保持精 度，有效的提高了機床使用壽命及工作節拍。

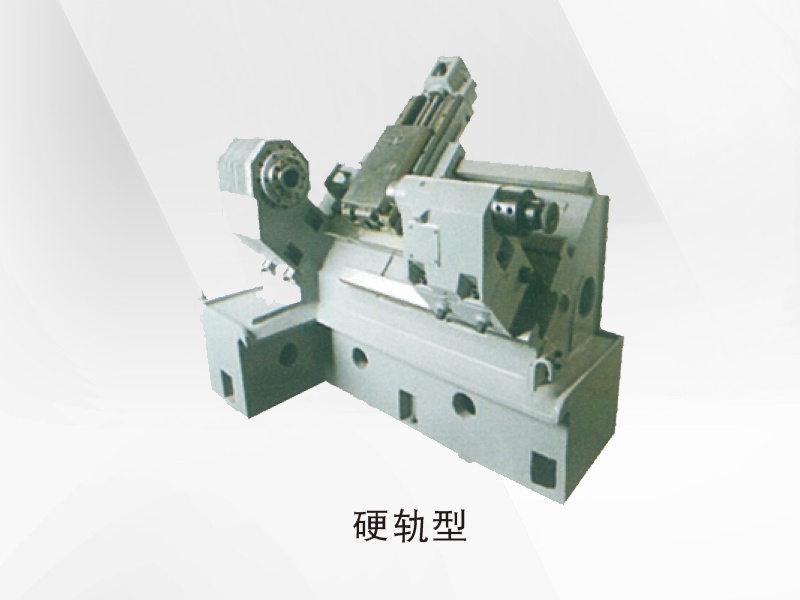

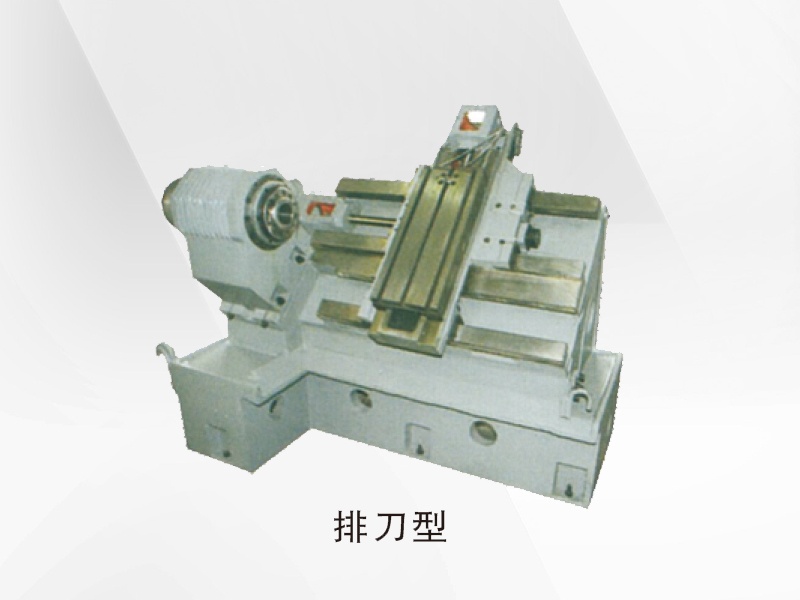

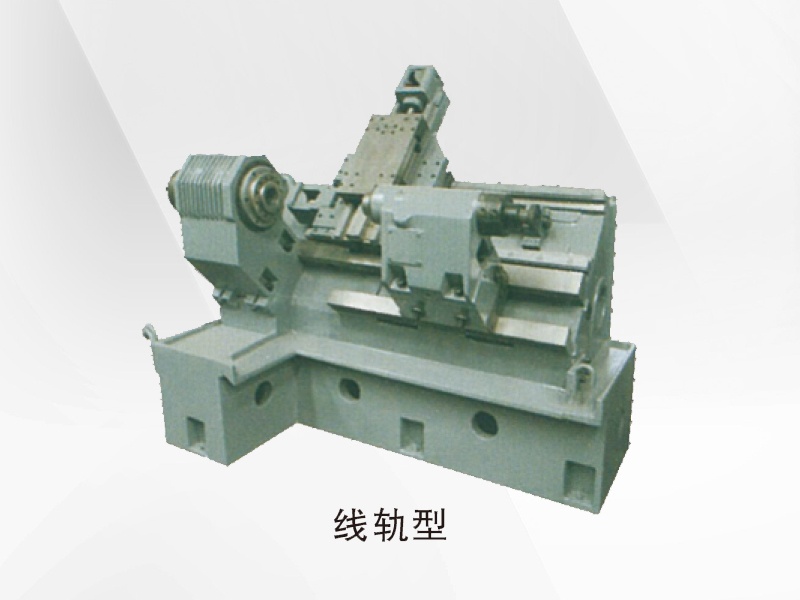

CK400數控車床分為：線軌型；硬軌型；排刀型三種規格。 根據用戶需求可選配線軌排刀型，X向行程400mm。
CK400數控車床標準配置：
1、數控系統；
2、臥式8/12工位液壓刀架； 3、伺服主電機；
4、液壓中空三爪卡盤
5、全封防護罩；
6、液壓尾座；
7、電器控制系統；
8、自動潤滑系統；
9、熱交換機；
10、L型為線軌，D型為排刀，無尾座；
11、全套技術資料；
CK400數控車床主要技術參數：
| 規格/型號：CK400 | 單位 | 線軌型 | 硬軌形 | 排刀型 | 選配 |
| 加工范圍 |
|
|
|
|
|
| 床身上最大回轉直徑 | mm | 450 | 410 | 400 | / |
| 最大車削直徑 | mm | 360 | 360 | 240 | / |
| 最大有效車削直徑 | mm | 385 | 345 | 240 | / |
| 頂尖距 | mm | 450 | 450 | / | / |
| 最大棒料直徑 | mm | 45 | 45 | 45 | 51 |
| 主軸 |
|
|
|
|
|
| 主軸最高轉速及范圍 | rpm | 4000 | 4000 | 4000 | 3500 |
| 主軸頭形式 | type | A2-5 |
A2-5 |
A2-5 |
A2-6 |
| 主軸軸承直徑 |
Φ-mm |
80 | 80 | 80 | 90 |
| 主軸通孔直徑 |
Φ-mm |
56 | 56 | 56 | 66 |
| 內孔錐度 | type |
Φ60 1:20 |
Φ60 1:20 |
Φ60 1:20 |
Φ70 1:20 |
| 卡盤直徑及過棒料 | mm | 6"(45) |
6"(45) |
6"(45) |
8"(51) |
| 筒夾直徑及通孔 |
Φ-inch |
100 CL-42 |
100 CL-42 |
100 CL-42 |
/ |
| 主電機功率 | kw | 7.5(伺服) |
7.5(伺服) |
7.5(伺服) |
15（伺服） |
| 床身結構 |
|
|
|
|
|
|
床身結構 |
type |
30°/45°整體 |
30°/45°整體 |
30°/45°整體 |
可選配臺灣A2-5 6000 轉主軸單元 |
| 床身矩形導軌寬度 | mm | 310 | 310 | 570 |
可選配臺灣A2-5 6000 轉主軸單元 |
| X軸行程 | mm | 210 | 210 | 300 |
可選配臺灣A2-5 6000 轉主軸單元 |
| Z軸行程 | mm | 450 | 450 | 400 |
可選配臺灣A2-5 6000 轉主軸單元 |
| X/Z 軸絲桿直徑及螺距 | mm | 3210/3210 |
3210/3210 |
3210/3210 |
可選配臺灣A2-5 6000 轉主軸單元 |
|
X/Z 軸線軌規格 |
mm | 35/35 | / | / |
可選配臺灣A2-5 6000 轉主軸單元 |
|
X/Z 軸快速移動 |
m/min | 24/24 | 16/16 |
16/16 |
可選配臺灣A2-5 6000 轉主軸單元 |
| 刀架 |
|
|
|
|
|
| 刀架形式 | type | 80-8T液壓 |
80-8T液壓 |
排刀 | 63-12T液壓 |
| 車/鏜 刀柄尺寸 | mm | 20/Φ32 |
20/Φ32 |
20/Φ32 |
|
| 尾座 |
|
|
|
|
|
| 尾座套筒直徑/行程 | mm |
Φ52 L60 |
Φ52 L60 |
/ |
|
| 尾座套筒空錐度 | type | MT - #4 |
MT - #4 |
/ |
|
| 其他 |
|
|
|
|
|
| 加工精度 | mm | IT6 |
IT6 |
IT6 |
|
| 重復定位精度 | mm |
X - axis: 0.006 Z - axis: 0.008 |
X - axis: 0.006
Z - axis: 0.008 |
X - axis: 0.006 Z - axis: 0.008 |
|
| 粗糙度 | μm | Ra≤0.8 |
Ra≤0.8 |
Ra≤0.8 |
|
| 外形尺寸（L/W/H） | m | 2.4*1.7*1.7 |
2.4*1.7*1.7 |
2.4*1.7*1.7 |
|
| 凈重/毛重 | t | 2.5/2.7 |
2.5/2.7 |
2.5/2.7 |
|
| 數控系統 | cnc | 臺灣新代 |
臺灣新代 |
臺灣新代 |
GSK-980/FANUC |
CK400數控車床用途：
適合于精度要求高，加工難度大、工序多及批量 生產的各種盤類、軸類零件的加工。
