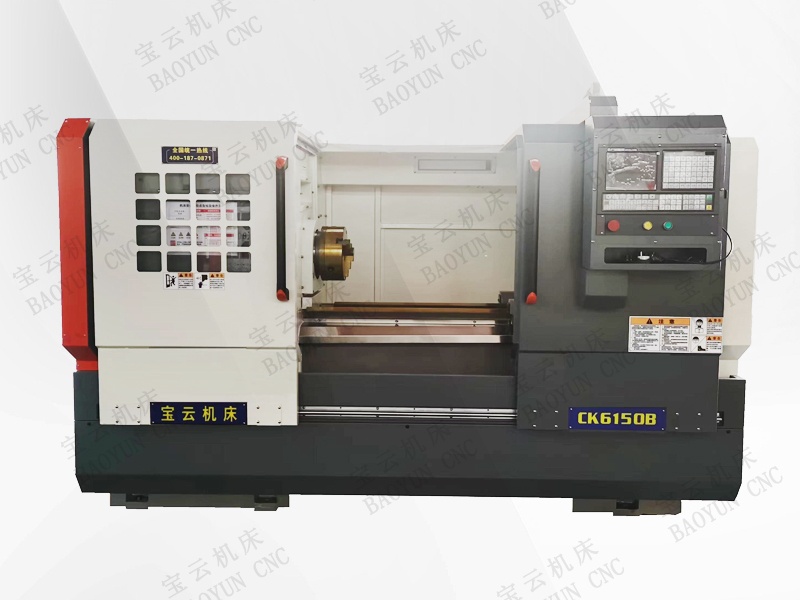

寶云CK6150B數控車床
云南寶云CK6150B方車頭齒輪箱三檔變頻檔內無極數控車床：
床身床腳采用樹脂砂鑄造，時效處理，采用超音頻淬火，拖板貼塑。
大孔Φ82mm主軸，三點支撐，四道軸承的高剛性主軸系統，絕對溫升小于25℃。
齒輪精磨，工作時噪音低。
45度斜齒，扭矩大。
可選用整體床腳，使機床穩定性更強。
可選擇手動三檔變頻或獨立主軸全無極變速。
CK6150B數控車床標準配置：
廣州數控GSK-980數控系統，CK6150B（7.5KW普通主電機，7.5KW國產變頻器），Φ250手動三爪卡盤，手動尾座，四工位電動刀架（常州），自動潤滑系統，電動冷卻系統，照明 系統，全套技術資料，隨機標準附件及工具。
CK6150B數控車床特殊配置：
數控系統：廣州數控980TDi，北京KND，日本FANUC，日本三菱，德國西門子等。
11KW主電機及11KW變頻器，6163四工位電動刀架，六工位電動刀架，刀排，Φ320mm三爪卡盤， Φ400mm四爪卡盤，中心架，跟刀架，可選配國產或進口液壓卡盤等。
CK6150B數控車床主要技術參數：
| 車床型號 | CK6150B |
| 工作范圍 |
|
| 床身上最大回轉直徑 |
Φ460 |
| 通過滑板最大的回轉直徑 |
Φ260 |
| X軸（橫向）最大行程 | 295mm |
| Z軸（橫向）最大行程 | 1000mm（可選配加長） |
| 床身 |
|
| 床身導軌寬度 | 390mm |
| 最大頂尖距 |
1000mm（可選配加長） |
| 主軸 |
|
| 主軸頭型號 | D - 8/A2 - 8 |
| 主軸內孔錐度 | 公制 90 1:20 |
| 主軸孔徑 |
Φ78/Φ82 |
| 主軸轉速 |
三檔變頻，檔內無極變速 45-200rpm 150-700rpm 350-1600rpm |
| 主軸電機功率 | 7.5KW（變頻電機） |
| 手動三爪卡盤尺寸 |
Φ250mm |
| 伺服軸 |
|
| X軸絲桿/Z軸絲桿（型號） | 2505/4010 |
| X軸 /Z軸電機扭矩（NM） | 7.5/10 |
| 工作精度 |
|
| 快速進給速度（m/min） | 6m/min; 8m/min |
|
定位 精度 |
X軸（橫向）≤0.030mm Z軸（縱向）≤0.035mm |
|
重復 定位精度 |
X軸（橫向）≤0.015mm Z軸（縱向）≤0.020mm |
| 圓度 |
≤0.007mm |
| 直徑一致性 |
≤0.03mm/ 長度 300mm |
| 平面度 |
≤0.02mm/ 直徑 300mm |
|
表面粗糙度（鋼件） |
≤Ra3.2μm |
| 尾座 |
|
| 尾座套筒直徑 |
Φ75mm |
| 尾座套筒行程 | 150mm |
| 尾座頂尖錐孔 | MT5 |
| 一般規格 |
|
| 電源規格 | 三相 380V/50HZ |
| 外形尺寸 | 3.0/1.7/1.8 |
| 重量（約） | 3000KG |
云南寶云CK6150B方車頭齒輪箱三檔變頻檔內無極數控車床應用整理中……
