當前位置：CK6150數控車床刀架故障分析

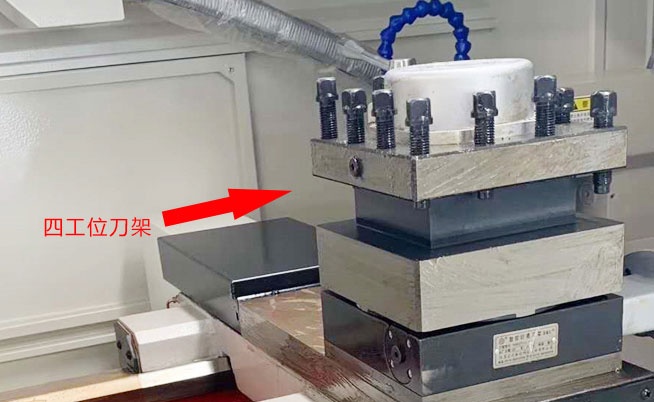

CK6150數控車床刀架故障分析，根據以往在操作過程中，車工師傅們總結的常見的刀架問題的點在這里操作還需安裝設備安全手冊進行作業，養成良好的保養意識，下面對刀架出現故障如何解決進行例句分析：
一、換刀指令不被執行故障現象:換刀指令發出后，刀架無換刀動作。故障分析與維修。正常情況下?lián)Q刀指令發出后，由PC輸出的信號Y1.1應輸出為1,此信號使接觸器KM4Z吸合，刀架應開始換刀，那么出現這種無換刀動作故障的主要原因有以下幾種: 1.繼電器KA10或接觸器KM4Z有斷線或有接觸不良的地方;2.電機三相電壓不平衡或繞組不平衡，或繞組對地短路，三相電源某處松動，引起電機電流過大，使保護的電機QF4跳閘。所以要閉電檢查以上器件有無松動，以及QF4是否跳閘，進而檢查跳閘原因。
二、手動換刀時刀架旋轉不停，故障現象:手動換刀時，刀架旋轉不停。故障分析與維修。CK6150數控車床刀架正常情況下，手動換刀按鈕被按下后，當檢索到下一個刀位時，電機應反轉、鎖緊，完成選刀動作，如果刀架旋轉不停，說明刀位信號沒有發出來，這種故障的最大可能性是碼盤上的+24V電源沒加上，或磁鐵離磁性開關距離較遠，使信號沒有發出。首先檢查+24V電源供電是否正常,如.果+24V電源輸出燈亮，說明+24V電源輸出正常,說明碼盤電源供電線路某處斷開，+24V 電源沒有加到碼盤上。所以維修的重點應放在檢查電源線路上,或調整磁鐵與磁性開關距離。
三、自動換刀時刀架旋轉不停故障現象:程序中執行換刀指令后，刀架旋轉不.停。故障分析與維修。正常情況下，執行換刀指令后，刀架應按指令要求的刀具號，把相應的刀具轉動刀位并鎖緊,如出現故障，說明刀架碼盤沒有發出預選的刀位信號，與輸人的刀位信號無法符合，使刀架旋轉不停。比如，選2號刀時，刀架旋轉不停，首先測量+24V電源是否正常，在+24V電壓正常的情況下，將+24V電源線與第二號刀的信號線T2M短接，診斷2號刀的輸人地址X6.1是否為1，如果為1,說明磁性開關損壞，如果不為1.說明T2M信號線某處斷線。使信號無法傳遞到系統中。
以上是對CK6150數控車床刀架故常原由進行的列舉分析，希望能給大家?guī)韼椭?/span>
